Bouchon d'étanchéité pour té de réglage

Cette page concerne la réalisation d'un bouchon d'étanchéité pour té de réglage de radiateur de chauffage.

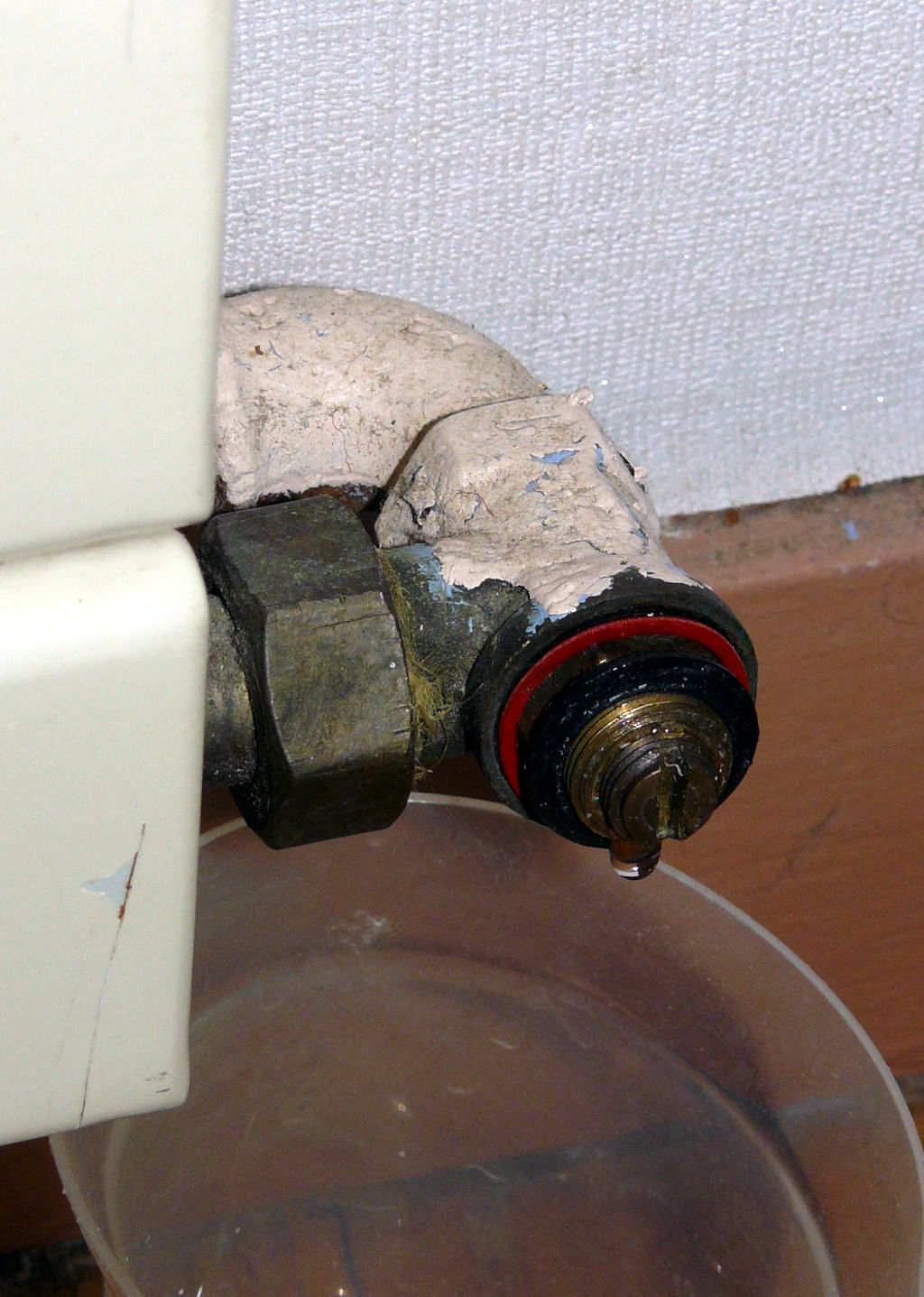

Tout d'abord, une photo pour voir de quoi il s'agit.

Exposé du problème

Si comme moi, vous avez ce genre de té de réglage pour radiateur de chauffage (voir photos ci-dessous), vous aurez probablement une fuite à la première tentative de réglage du débit de retour. Et si vous avez perdu le bouchon de protection et d’étanchéité, vous serez bien ennuyé.

Je n’ai pas trouvé de tels bouchons en vente (et je ne suis pas le seul !) et j’ai donc dû en faire un en impression 3D.

Caractéristiques du bouchon (fichier bouchon.stl) :

• Même si la température de retour n’est normalement pas très élevée, mieux vaut faire un bouchon résistant à la chaleur. Pour ma part, j’ai pris du ASA.
• Le diamètre extérieur du bouchon est de 26mm. Sa longueur est de 24mm (2mm de plus que l’original).
• Le taraudage a les caractéristiques suivantes (libellés Freecad) ::
• Filetage unifié (UTS) fin
• Jeu de 0,40mm
• Dimension 5/8
• Filetage sur 15mm (mais en théorie, 4mm suffisent).

Le bouchon peut (doit) recevoir un joint torique pour assurer l’étanchéité. On peut aussi tenter la filasse avec de la pâte à joint mais je n’ai pas essayé.

J’ai aussi fait une version de test également téléchargeable qui est rapide à imprimer pour permettre de vérifier que le filetage correspond bien.

Paramètres d’impression 3D

Pour l’impression, j’utilise les paramètres standards de Cura pour l’ASA sauf :

• Impression sur radeau.
• Activation de l’étirage sur toutes les couches pour assurer une bonne planéité de la partie qui reçoit le joint. Cette activation est inutile sur la version de test.
• Nombre de lignes de la paroi = 5 (important. J’ai eu des fuites avec la valeur standard de 2). Pour la version de test, vous pouvez vous contenter de 2.
• Et pour l’ASA, pas de ventilation.

Quelques photos

Téléchargements

Les fichiers sont téléchargeables sur Cult3DS mais vous pouvez aussi les télécharger ci-dessous.

Chargement du fichier du bouchon .STL

Chargement du fichier du test de filetage .STL

janvier 2024
