Transformation d'une lampe torche

Cette page concerne la transformation d'une lampe torche à ampoule krypton en torche à LED avec batterie LiPo.

Préambule

Depuis les années 2010, on trouve pour quelques euros des lampes torches à LED rechargeables (batterie LiPo) très performantes, le tout dans un beau boitier en aluminium. On peut faire moins bien pour beaucoup plus cher comme le présente cette page qui décrit la transformation d'une lampe torche classique (ampoule krypton) en torche à LED rechargeable sur prise USB.

Transformation

J'avais en réserve plusieurs jolies lampes torches qui ne fonctionnaient jamais, les piles étant toujours mortes au moment où l'on en avait besoin. J'ai décidé un jour de mauvais temps de transformer ces lampes anciennes en lampes torche à LED (3W) alimentées par une batterie 18650.

Pour ce faire, il faut :

La LED sert à remplacer l'ampoule. Elle chauffe pas mal. il faut la placer sur un radiateur. En 2021, 2,6€ les dix.

Le générateur de courant permet d'alimenter la LED en courant constant quelque soit la tension de la batterie. Pour mémoire, une LED s'alimente en courant ! En 2021, 0,6€ l'unité.

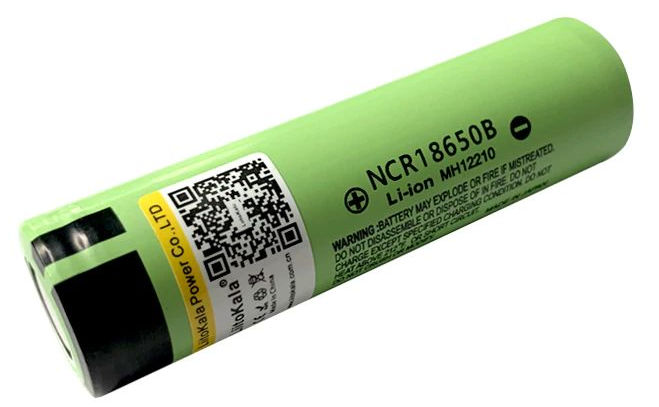

La batterie sert à alimenter la lampe. En 2021, 3,3€ pour une batterie de 3400mAh.

Le support+chargeur sert à loger la batterie et à la recharger. En 2021, 2€.

Pour 6 à 7€ plus un peu d'huile de coude, on peut réaliser la transformation qui dépend bien sur, de la lampe cible.

Dans le cas présent, j'avais une lampe utilisant des grosses piles rondes. le corps était largement assez gros pour contenir tous les éléments :

• Le générateur de courant est soudé sur une des pattes de l'interrupteur qui sert de mini refroidisseur. L'interrupteur coupe le moins.
• La LED est fixée sur un morceau d'aluminium de récupération qui sert de radiateur.
• Le support - chargeur est mis à l'intérieur d'un tube de canalisation en PVC qui sert d'isolant vis a vis du corps de la lampe qui est en aluminium.

La lampe est suffisament grande pour contenir le càble USB pour le rechargement.

Evidemment, ce n'est pas parfait. Le réflecteur n'est pas vraiment prévu pour une LED et n'est donc pas optimum mais dans l'ensemble, ça fonctionne bien

J'ai pratiqué la même opération sur une autre lampe torche assez jolie (question de gout). Le diamètre étant moins important que la précédente, il a fallu un peu usiner le support pour qu'il entre. L'isolant est un morceau de bakelite souple.
