LAMPEMETRE PERLOR RADIO LP10

LP10, lampemètre, vue générale



Avertissement (2003)

Ce manuel provient d’un document de la société Perlor Radio sur les lampemètres LP5 et LP10 qu’elle proposait dans les années 1950/1960.

Ce lampemètre est de qualité assez médiocre. Lorsque je l’ai acheté en 2002, les contacteurs étaient tous à changer et le milliampèremètre était hors service. Si vous avez la possibilité de vous en procurez un, n'hésitez pas à la modifier. La seule chose intéressante dans l'appareil est son transformateur et le coffret avec ses supports.

Ce lampemètre LP10 utilise un autotransformateur pour générer les différentes tensions nécessaires à son fonctionnement. Cela signifie qu’il n’y a pas d’isolation galvanique entre l’appareil et le secteur. La version d'origine ne comportait pas de prise de terre. Pour ma part, je vous conseille d’en ajouter une.

En pratique, il ne s’agit pas d’un vrai lampemètre mais plutôt d’un testeur : il n’est pas possible de mesurer les caractéristiques des lampes (en particulier, leur pente et leur débit électronique réel comme on peut le faire sur un Metrix 310 ou U61). Par ailleurs, le test n’est pas forcément sans risque pour toutes les lampes.

But et composition du lampemètre

Le lampemètre occupe une place importante dans la gamme des appareils de mesure dont doit se munir le radiotechnicien.

Ce n’est pas à proprement parler un appareil de mesure car il n’effectue pas réellement des mesures sur les lampes mais plutôt des vérifications. Il permet de vérifier certaines caractéristiques des lampes, pour constater si elles sont encore propres à un usage normal.

Le principe de fonctionnement d’un tel appareil est relativement simple mais une certaine complexité se trouve amenée à sa réalisation en raison du nombre et de la diversité des lampes qui existent sur le marché qui sont encore en service sur de nombreux récepteurs. On arrive de ce fait à un grand nombre de supports de lampes, à la nécessité de pouvoir essayer tous ces brochages différents, à l’obligation de disposer et de fournir toutes les tensions de chauffage pouvant exister.

LP10, lampemètre, vue générale

Nous avons donc étudié et conçu un modèle de lampemètre qui permet l’essai de toutes les lampes, anciennes, modernes… et futures, quelque soit la position de leurs électrodes. Une telle propriété se révèle particulièrement précieuses lorsqu’on constate la diversité des lampes qui sont mises continuellement sur le marché : doubles-triodes, penthodes-triodes, cathodes communes ou séparées, tripes-diodes-triodes…

Ce modèle d’appareil s’adapte pratiquement à toutes les combinaisons possibles de lampes, il ne sera jamais périmé quelque soit le type de lampe que l’on voudra vérifier, quel que soit l’emplacement des électrodes sur cette lampes.

La figure 73 sous donne un aspect de ce lampemètre terminé. Il est contenu dans deux coffrets de dimension 27x20x13 centimètres. Ces deux coffrets peuvent être disposés côte à côte ou l’un au-dessus de l’autre, ceci en vue d’obtenir un meilleur aspect dans l’installation d’un banc de dépannage complet.

Caractéristiques du lampemètre universel LP.10

Pourquoi notre modèle peut-il être qualifié d’universel ?

Vous savez certainement déjà que sur tout lampemètre, lorsqu’on veut essayer une lampe, il y a toujours une combinaison à composer. Cette combinaison s’effectue par le jeu de sélecteurs à abaisser, ou de boutons poussoirs, ou de commutateurs et elle varie suivant chaque lampe.

Chaque modèle de lampemètre est donc fourni avec un important recueil contenant la combinaison qu’il convient d’établir pour chaque type de lampe.

Or ici, c’est vous-même qui ayant votre lampemètre bien en main, serez capable d’établir la combinaison à composer, et cela quel que soit le type de lampe passé, présent ou futur… Il vous suffira simplement de connaitre le brochage de la lampe, ce que vous trouverez pratiquement sur n’importe quel lexique de lampes.

Voici quels sont les défauts des lampes que doit pouvoir déceler un lampemètre.

Tout d’abord, la continuité du filament. Cela est évidemment primordial. Pour pouvoir émettre des électrons, la cathode doit être chauffée, ce qui est le rôle du filament. Si ce filament est rompu, la lampe est hors d’usage même si tous les autres éléments sont en bon état. C’est même tellement essentiel qu’on entend souvent dire parmi les usagers « toutes les lampes de mon poste sont encore bonnes puisqu’elles s’allument… »

Ensuite, le court-circuit entre électrodes. C’est un défaut qui se rencontre assez fréquemment. Sous l’action d’un choc par exemple, une électrode se déforme, se « déplace » et vient toucher une électrode voisine, ce qui met évidemment la lampe hors d’usage.

Cette déformation peut également se produire sous l’effet de la chaleur. Lorsque le filament s’échauffe, une électrode mal maintenue se dilate sous l’effet de la chaleur et vient toucher une électrode voisine. Retenez bien que dans ce cas, le court-circuit se produit seulement à chaud.

Lorsqu’on met en route un poste de radio comportant une telle lampe, il commence à fonctionner correctement, puis l’audition cesse pratiquement instantanément. À froid, l’électrode fautive reprendra sa place normal.

Notre lampemètre doit par conséquent nous permettre de déceler les courts-circuits inter-électrodes aussi bien à chaud qu’à froid.

Le débit électronique. Dans les tubes à chauffage indirect, et c’est le cas de la majorité des tubes modernes, la cathode comporte une matière émissive qui, lorsqu’elle est chauffée est chargée d’émettre des électrons. Lorsque la lampe a assuré un nombre respectable d’années de service, cette matière s’use, le débit électronique baisse, diminue et tend vers zéro.

Parvenue à ce point extrême, la lampe est sourde, elle ne débite plus (en termes de métier, on dit qu’elle est « pompée »). Si on applique une tension positive sur l’anode, il ne passe plus aucun courant.

Ce défaut peut provenir d’une autre cause. Par exemple, une valve alimente un récepteur fonctionnant correctement, puis en cours d’audition, le ou les condensateurs électrochimiques de filtrage claquent… La valve débite alors un courant excessif, des particules de la matière émissive sont arrachées. Si l’on n’arrête pas à temps cette petite catastrophe, la cathode se volatilise littéralement et la lampe est rapidement mise hors d’usage.

Lorsqu’on regarde de près une telle lampe, on voit des parties de la cathode se promener dans l’ampoule.

Il arrive souvent qu’en examinant un tube usagé au lampemètre, on observe un débit électronique qui sans être totalement nul, est insuffisant. Le tube est faible, douteux. Cela se rencontre plus particulièrement souvent sur les valves et les lampes amplificatrices B.F. de puissance.

L’isolement filament-cathode. Pour pouvoir chauffer la cathode dans les meilleures conditions de rendement possible, le filament doit être disposé aussi près qu’on peut de la cathode. En fait, la cathode est constituée par un cylindre creux et le filament est disposé à l’intérieur de ce cylindre.

Il arrive qu’à la suite d’un défaut quelconque, le filament vienne à toucher la cathode. Ce faisant, on envoie une tension de 50 périodes sur la cathode ce qui se traduit à l’audition par un superbe ronflement empêchant toute possibilité de réception.

Lorsque le contant filament-cathode est franc et net, le ronflement est violent, bien prononcé. Mais il peut aussi ne pas y avoir contact franc. Ce peut être l’isolement entre filament et cathode qui est insuffisant, douteux. Le ronflement qu’on observe est alors moins prononcé.

Notre lampemètre va nous permettre de déceler ce défaut et même, d’apprécier le degré d’insuffisance de l’isolement.

Électrodes coupées

Généralement, lorsqu’une lampe a subi avec succès les essais indiqués ci-dessus, elle peut-être considérée comme bonne pour un usage normal. On peut cependant vouloir pousser les choses plus loin dans certains cas particuliers.

On peut vouloir s’assurer de la continuité des électrodes, c’est-à-dire, qu’il n’y a pas de coupure entre chaque broche du support et l’électrode. Il peut en effet y avoir un fil de connexion coupé ou une mauvaise soudure dans une broche.

Lampe microphonique – crachement

Une lampe peut avoir une ou plusieurs électrodes mal accrochées. Lorsqu’on la choque légèrement, cela se traduit par de forts crachements dans le haut-parleur.

Le fonctionnement d’un poste comportant une telle lampe devient absolument instable. Il pourra peut-être encore être possible à faible régime mais dès que l’on pousse la puissance, les vibrations du haut-parleur agissent sur la lampe et des bruits insupportables se déclenchent.

Court-circuit inter-électrodes

Le schéma du lampemètre tel qu’il se présente dans cette fonction est donné en figure 74.

Figure 74
Figure 74 - court-circuit interne, continuité du filament

Nous avons représenté volontairement une lampe à 9 broches et aussi une corne de sortie sur le sommet de l’ampoule, comme en comportent certains types de tubes modernes.

Entre chacune des électrodes, on branche une ampoule témoin et la chaine de toutes les ampoules est branchée sur une tension de 150 volts. Les ampoules vont donc s’allumer et si, par exemple, la cathode et la première grille sont en contact, l’ampoule située entre les points 3 et 4 reste éteinte. S’il y a un contact entre les deux anodes, toutes les ampoules disposées entre 5 et 9 s’éteignent.

Nous avons prévu une série d’interrupteurs qui permettent de couper, d’isoler chaque électrode si besoin est. La résistance de 1500 ohms a pour but de limiter le courant dans les ampoules. Il faut en effet prévoir le cas extrême où il ne reste d’une seule ampoule allumée.

Débit électronique

Le montage réalisé pour effectuer cet essai est donné en figure 75.

Figure 75
Figure 75 – Vérification du débit électronique normal

On fait fonctionner la lampe en valve en appliquant une tension alternative d’une part à la cathode, et d’autre part, à toutes les autres électrodes réunies ensemble.

Dans un tel montage, on observe un débit sensiblement identique, quelque soit le tube examiné, et de l’ordre de 40 milliampères, débit que l’on constate au milliampèremètre inséré dans le circuit.

Pour une lampe « fatiguée », usée, le débit peut être nul ou faible, nettement insuffisant. L’aiguille monte péniblement à 10 ou 20 milliampère par exemple. La résistance de 1500 ohms joue un rôle de protection. Elle limite le courant dans le circuit à une valeur convenable.

On peut appliquer ce montage à toutes les lampes courantes, penthodes, valves, triodes, etc.

Pour les diodes des lampes détectrices (EBF80, EBC41, 6Q7…à, de même que pour les lampes batteries de la série « miniature » (1R5, 1T4, DL96, DK96…), il faut appliquer une tension réduite et on réalise pour cela le montage de la figure 76.

On observe alors un débit très réduit, de l’ordre de 5 milliampère environ, sans que la lampe puisse être considérée comme mauvaise pour autant. Cela est suffisant pour indiquer que la lampe est bonne.

Isolement filament-cathode

On réalise tout d’abord le montage de la figure 75 et on effectue la vérification du débit électronique. L’aiguille mesurant le débit normal, on coupe le circuit de la cathode comme indiqué en figure 77.

Figure 76 et 77

Si l’isolement filament-cathode est bon, l’aiguille du milliampèremètre doit retomber à zéro franchement. Si elle reste nettement sur la déviation, c’est qu’il y a contact franc entre filament et cathode. Si elle redescend sans franchement atteindre le zéro, l’isolement est mauvais, insuffisant, la lampe est quand même impropre à un usage normal.

Court-circuit interne à chaud

Un tube peut faire du court-circuit interne uniquement à chaud, quand le filament est allumé.

Pour vérifier ce défaut, on fait l’essai du débit électronique normal suivant la figure 75, puis on revient rapidement à la vérification du court-circuit suivant la figure 74.

Les ampoules qui étaient éteintes doivent toutes se rallumer, immédiatement, franchement. Dans le cas d’un court-circuit à chaud, on observe par exemple une ou deux ampoules qui restent éteintes pendant quelques secondes, puis s’allument dès que la lampe commence à se refroidir.

Essai individuel des électrodes

On peut vouloir essayer tour à tour chacune des électrodes et vérifier si l’une d’elles n’est pas coupée. On réalise pour cela le montage de la figure 78.

Figure 78
Figure 78 - Électrodes coupées. Essai individuel des électrodes.

L’électrode que l’on veut vérifier est portée à la tension normale Tn. Celles qui sont situées vers la cathode sont portées à la tension réduite Tr et celles qui sont vers l’anode sont portées au potentiel zéro Fo du montage.

Dans ces conditions, on observe que le débit est d’autant plus faible que l’électrode essayée s’éloigne de la cathode. Pour chaque électrode essayée, on vérifie en la coupant à l’aide de l’interrupteur correspondant que l’aiguille retombe bien à zéro, ce qui ne serait pas le cas si l’électrode était déjà coupée.

Lampes microphoniques – crachements

Cet essai est très simple et ne nécessite pas de montage spécial. On réalise celui de la figure 75, on fait la mesure du débit électronique normal et quand l’aiguille est à son maximum, on tapote légèrement le tube.

L’aiguille ne doit pas bouger. Si le tube est microphonique par exemple, cela se constate nettement, l’aiguille bouge franchement, donnant cette impression d’instabilité que produit le tube en fonctionnement.

Description du montage

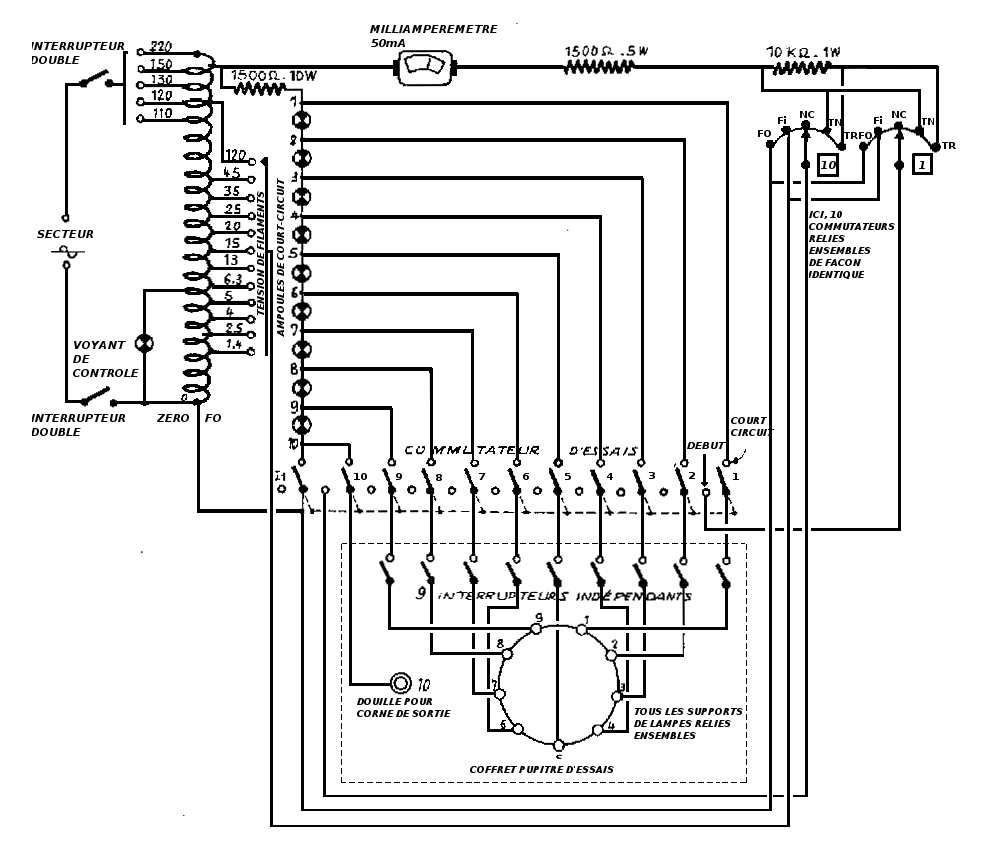

Nous allons maintenant pouvoir examiner le schéma de principe de tout l’ensemble de l’appareil qui rassemble tous ceux que nous avons examinés partiellement.

Ce schéma est donné en figure 79.

Figure 79
Figure 79 - schéma de principe du lampemètre universel LP10.

Nous y voyons tout d’abord un transformateur à 12 sorties qui nous fournit des tensions de chauffage judicieusement choisies pour permettre pratiquement d’alimenter toutes les lampes existantes. Sur la sortie 6,3 volts, l’ampoule qui est branchée est le voyant lumineux qui sert de contrôle d’allumage.

L’interrupteur de mise en marche est double et permet d’isoler totalement l’appareil du secteur à l’arrêt.

Nous avons représenté ici un seul support de lampe toujours pour ne pas charger et embrouiller inutilement le dessin. Mais pratiquement, nous pouvons brancher là autant de supports que nous le voulons en les reliant convenablement entre eux.

Figure 80

À titre d’exemple, nous avons représenté en figure 80 un support Noval relié à un support Octal. Partant d’un sens toujours bien déterminé, on numérote les broches et on relie ensemble tous les numéros 1, puis tous les numéros 2 et ainsi de suite. Nous avons également figuré à titre indicatif le numérotage des supports, Transcontinental, Américain 4 broches et 6 broches.

Revenons à notre schéma d’ensemble. Chacune des électrodes est relié à un interrupteur qui permet de la couper, de l’isoler si besoin est au cours des essais.

Puis les électrodes aboutissent à un commutateur d’essai comportant 11 circuits et 2 positions. Il permet de diriger les électrodes soit sur les ampoules-témoin de court-circuit, soit sur les commutateurs d’essais que nous examinerons plus loin.

L’interrupteur I1 fait partie des commutateur d’essais. Lorsque les électrodes sont reliées aux ampoules témoin, il branche en même temps la tension de 150 volts du transformateur sur la chaine des ampoules dont l’extinction de l’une signalera bien un court-circuit entre électrodes.

Pourquoi avoir prévu un interrupteur sur chaque électrode ?

Prenons par exemple le culot octal où dans la plupart des lampes (pas dans toutes), le filament correspond aux broches 2 et 7. Nous avons donc dans ce cas toutes les ampoules situées entre 2 et 7 qui restent éteintes ce qui nous indique un filament bon. Ceci constaté, nous coupons ensuite avec l’un des interrupteurs la broche et ou la 7.

Les ampoules s’allument et nous pouvons observer s’il n’y a pas de court-circuit entre les eux électrodes.

Figure 81

Il existe aussi des lampes ou une seule électrode correspond à une ou plusieurs broches. Prenons la EF41 par exemple, dont le brochage est donné en figure 81. La cathode et la suppresseuse sont reliées aux broches 3, 4 et 7. Nous avons donc toujours la possibilité de couper, d’isoler telle ou telle broche qu’il nous plait pour pouvoir examiner consciencieusement notre lampe.

Tournons maintenant notre commutateur d’essais.

Les ampoule s’éteignent et se trouvent séparées des électrodes qui sont cette fois dirigées sur les 10 commutateurs. Ici encore, pour ne pas charger inutilement le dessin, nous avons représenté seulement deux des commutateurs. L’électrode 1 est dirigée sur le commutateur 1, l’électrode 2 est dirigée sur le commutateur 2, et ainsi de suite jusqu’à l’électrode 10.

Ce sont ces commutateurs qui vont nous permettre d’alimenter à notre gré chacune des électrodes.

Nous y trouvons 2 plots F0 et F1 qui reçoivent la tension de chauffage. Puis un plot Nc non connecté qui permet si besoin de ne relier l’électrode à aucune alimentation. Et enfin les plots Tn pour tension normale et Tr pour tension réduite.

On fera facilement dans tout cela le rapprochement avec les schémas individuels qui ont déjà été vus précédemment.

Il est visible qu’avec ce procédé, nous serons toujours maitres d’alimenter n’importe quelle électrode, quelle que soit sa position, à telle tension qu’il nous plaira.

Si par exemple, le filament d’une lampe Noval correspond aux broches 1 et 7 (supposition baroque volontaire…), nous mettons le commutateur 1 sur F0 et le commutateur 7 sur F1 et le filament se trouve ainsi alimenté.

De là résulte la parfaite universalité de ce procédé et la raison pour laquelle ce lampemètre peut être qualifié d’universel. Quelle que soit la position d’une électrode dans une lampe, nous pourrons toujours l’alimenter à la tension qu’il nous plaira, ou ne pas l’alimenter du tout, ou la mettre à la masse (à F0, au point zéro), ou l’éliminer en la coupant.

Tous les essais sont possibles, sur toutes les électrodes groupées ou sur chaque électrode prise individuellement.

Toute nouvelle lampe sortant, aussi bizarrement constituée qu’elle puisse être, pourra toujours être essayée avec ce type de lampemètre.

Montage et câblage

Nous avons déjà vu que le lampemètre universel LP10 est contenu dans deux coffrets. L’un comporte le lampemètre proprement dit : transformateur, 10 commutateurs, milliampèremètres, ampoules, etc.

L’autre coffret appelé pupitre d’essais ne comporte que les supports de lampes et les interrupteurs d’électrodes. Il est relié au coffre-lampemètre par un cordon à 10 conducteurs et un bouchon Noval.

Pourquoi cette disposition ?

Dans l’atelier de l’amateur-radio ou du professionnel, un appareil de mesure est généralement installé avec d’autres appareils, dans une présentation que l’on recherche toujours aussi agréable, aussi plaisante que possible.

Les deux coffrets LP10 peuvent être disposés côte à côte, ils s’harmonisent en aspects et en dimensions avec les différents appareils que nous décrivons dans cet ouvrage. Ils peuvent également être superposés avec une seule poignée et fixés ensemble par vis et écrous. On dispose ainsi d’un seul bloc pouvant facilement être transporté.

Nous avons prévu pour le pupitre d’essais 8 des supports de lampes les plus usuels parmi les catégories de postes qui se rencontrent le plus souvent en dépannage. Il y a en dessous une rangée de 4 trous bouchés par des plaquettes d’attente et qui pourront recevoir des supports à venir. Au-dessus, une rangée de quatre trous plus grands pourra recevoir d’autres supports anciens suivant le besoin.

La douille du haut est destinée à recevoir un fil souple terminé par une pince qui s’adapte à la corne de sortie que comportent certaines lampes sur la partie supérieure de leur ampoule.

Pour le montage, les figures 82 à 85 que nous vous donnons vous aideront dans cette tâche, et nous vous signalons par ailleurs quelques particularités qui vous éviteront de légers écueils.

Dans les ampoules de cadran, lorsque l’une d’elle est éteinte, elle se trouve quand même un peu éclairée de l’intérieur par ses voisines. Pour éviter cela, on enfile sur chaque ampoule un petit tube de souplisso opaque de façon qu’on puisse observer nettement l’extinction de chaque ampoule.

L’étrier qui supporte le transformateur est fixé par 3 des commutateurs au panneau avant, les trous correspondent.

Au moment du câblage, signalons les douilles-support des ampoules de cadran. On met d’abord en place les ampoules, puis on soude les broches des douilles entre elles en dosant convenablement l’écartement de façon que les ampoules se présentent bien en face des trous du panneau.

Le câblage d’un lampemètre peut à première vue paraître un peu difficile, « fouillis », ardu… Il n’en est rien en réalité si on examine la question d’un peu plus près…

Dites vous bien que tout ici est uniquement « électrique », ce n’est pas « radio »… Pas de couplages ou de découplages, pas d’oscillations Haute Fréquence, pas de tensions critiques…

Si le câblage est exécuté absolument sans erreur, le bon fonctionnement suit automatiquement, à coup sûr, du premier coup.

Comment éviter les erreurs ?

Figure 82
Figure 83
Figure 84
Figure 85

En procédant méthodiquement, sans hâte excessive, en ordre en décomposant. Remarquez bien que les interrupteurs et les commutateurs sont tous numérotés de 1 à 10, ou moins. Utilisez des fils de couleurs différentes et reliez d’abord ensemble toutes les broches numéros 1 des supports avec une même couleur, puis toutes les broches numéro 2 avec une autre couleur et ainsi de suite.

Procédez de même dans le lampemètre, utilisez les fils de couleurs correspondantes pour les commutateurs de 1 à 10 et utilisez encore les mêmes couleurs pour le cordon de 10 conducteurs qui relie les deux coffrets entre eux.

Pour les dix commutateurs, on part de la broche F0 par exemple et on relie toutes les F0 ensemble, puis toutes les F1 ensemble et ainsi de suite.

En procédant ainsi en ordre, en décomposant les différents circuits, on parvient aisément à un câblage parfait sans aucune difficulté et l’appareil fonctionne obligatoirement dès la première mise en route.

Exemple d’utilisation pratique

Figure 86

Comme nous l’avons déjà indiqué, il suffit pour utiliser le lampemètre LP10 de connaitre le brochage de la lampe que l’on veut vérifier. Pratiquement, on trouve ce brochage dans tous les lexiques et catalogues de lampes mis à disposition des radiotechniciens.

Prenons par exemple le tube Rimlock représenté ici.

La combinaison est composée. Mettons la lampe en place sur son support, le commutateur d’essais sur la position court-circuit et mettons en marche.

Si la lampe est bonne, les ampoules indicatrices de court-circuit de 1 à 8 restent éteintes puisque les filaments les court-circuitent.

Coupons le filament par l’un des interrupteurs 1 ou 8. Cette fois, toutes les ampoules doivent s’allumer puisqu’il n’y a plus aucune broche en court-circuit.

Remettons le filament en circuit puis passons sur débit.

On doit voir la lampe s’allumer puis après quelques secondes correspondant au temps de chauffage, le milliampèremètre dévie jusqu’à 40 milliampères environ.

Si l’aiguille ne dévie pas du tout, la lampe est absolument hors d’usage.

Si elle dévie péniblement que jusqu’à moitié course par exemple, la lampe est douteuse, fatiguée, impropre à un usage normal.

Dans cet essai, l’aiguille doit monter régulièrement, franchement. Si elle reste au zéro puis dévie brusquement et est instable, la lampe est à rejeter : elle amorce entre électrodes sous tension.

Si l’aiguille dévie violemment et dépasse nettement son maximum de 50 milliampère, la lampe est également à rejeter.

Pendant que l’aiguille est à son maximum, tapotons doucement la lampe. L’aiguille ne doit pas bouger. Faisons ensuite l’essai d’isolement filament-cathode en coupant la cathode. On peut pour cela actionner l’interrupteur 3. L’aiguille doit retomber franchement à zéro. Si elle ne bouge pas du tout, il y a un contact franc filament-cathode. Si elle retombe ver 5 à 10 milliampères par exemple, l’isolement est mauvais, insuffisant.

Pour vérifier le court-circuit interne à chaud, remettons la cathode en circuit, coupons le filament et ramenons rapidement le commutateur d’essais sur court-circuit. Toutes les ampoules doivent se rallumer immédiatement.

La vérification de la lampe est terminée.

Tout cela peut paraitre long mais s’exécute en réalité très rapidement lorsqu’on a l’appareil bien en main. On peut ensuite si on le désire essayer chaque électrode individuellement comme nous l’avons indiqué au début de cet exposé.

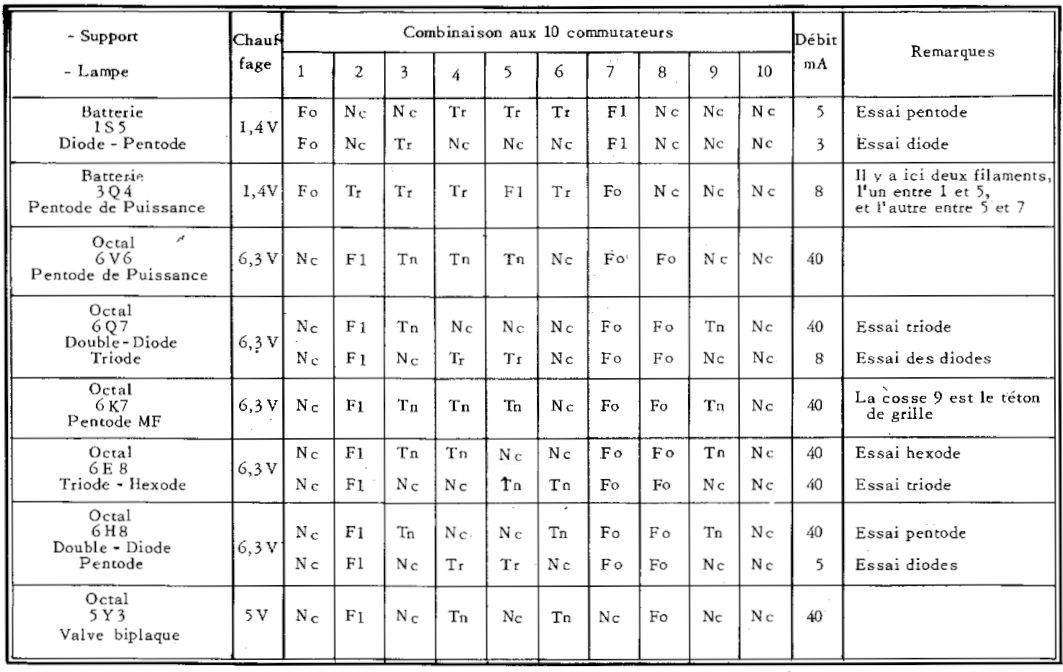

Nous vous donnons maintenant à titre documentaire dans le tableau qui suit quelques remarques pour certains tubes. Notez par exemple que vous pouvez vérifier l’ouverture des secteurs lumineux sur les indicateurs d’accord ce qui est très intéressant.

tableau 1
tableau 2
tableau 3
tableau 4
tableau 5
