Cours de TRANSISTOR par correspondance
EURELEC

Numérisation du cours par Alain PASQUET - 2016


Lexique 5 / DataSheet 5 (2N186 à 2N554)

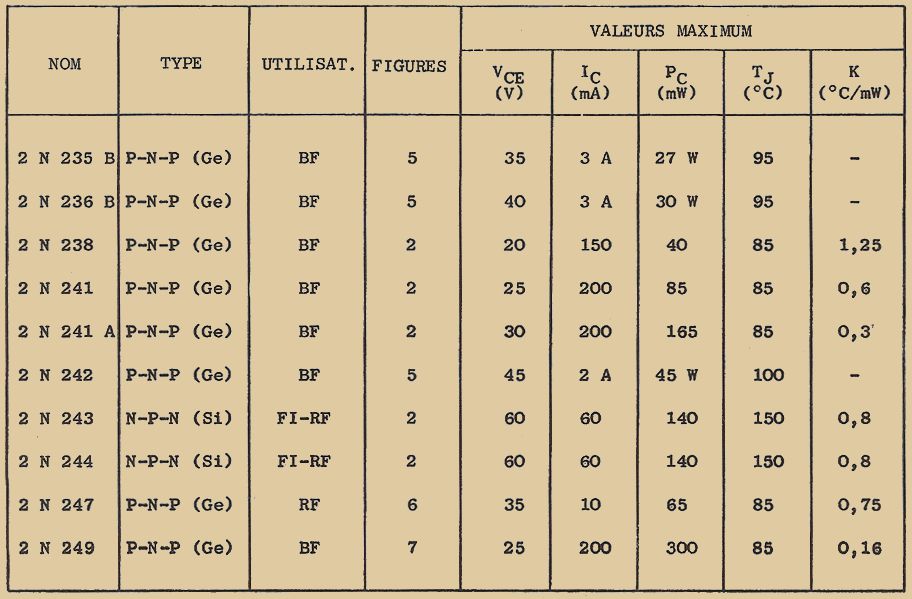

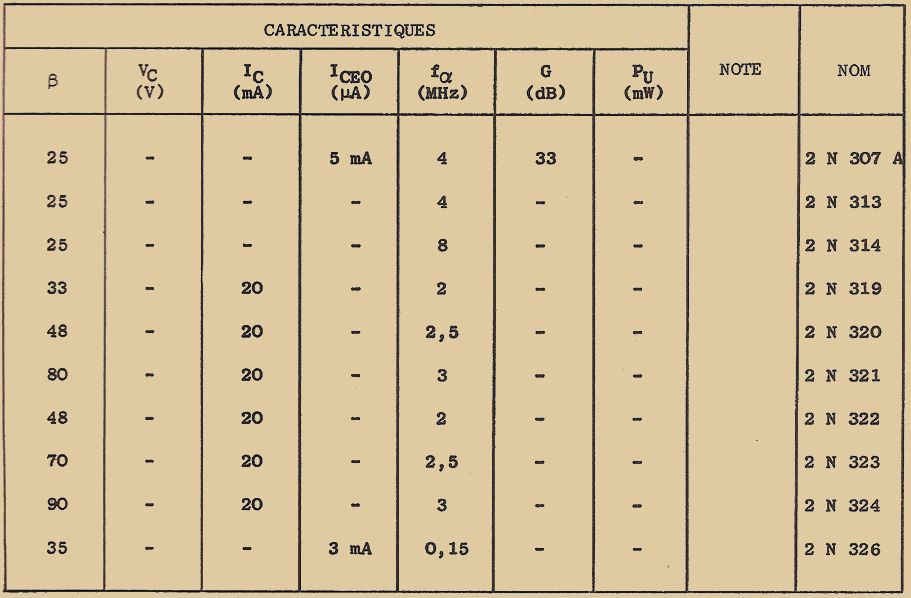

Dans ce recueil sont indiquées les caractéristiques électriques des transistors pour récepteurs radio de fabrication américaine du type 2N186 au type 2N554. Nous passons ainsi en revue les différents transistors de la série américaine repérés par les initiales 2N.

Les transistors répertoriés dans cette leçon sont fabriqués par les constructeurs américains suivants :

ainsi que les maisons ATES et Fivre sous licence américaine.

LISTE DES TRANSISTORS SUR CETTE PAGE POUR INDEXATION

2N186, 2N186A, 2N187, 2N187A, 2N188, 2N188A, 2N189, 2N190, 2N191, 2N192 2N193, 2N194, 2N194A, 2N206, 2N211, 2N212, 2N213, 2N213A, 2N214, 2N215, 2N217, 2N218, 2N219, 2N220, 2N228, 2N229, 2N230, 2N233, 2N233A, 2N235A, 2N236B, 2N235B, 2N238, 2N241, 2N241A, 2N242, 2N243, 2N244, 2N247, 2N249, 2N250, 2N255, 2N256, 2N257, 2N260, 2N260A, 2N261, 2N262, 2N262A, 2N265, 2N268, 2N270, 2N274, 2N285, 2N292, 2N296, 2N301, 2N301A, 2N306, 2N307, 2N307A, 2N313, 2N314, 2N319, 2N320, 2N321, 2N322, 2N323, 2N324, 2N326, 2N331, 2N332, 2N333, 2N334, 2N335, 2N336, 2N350, 2N351, 2N364, 2N365, 2N366, 2N368, 2N369, 2N370, 2N371, 2N372, 2N373, 2N374, 2N376, 2N381, 2N382, 2N383, 2N384, 2N399, 2N401, 2N405, 2N406, 2N407, 2N408, 2N409 2N410, 2N411, 2N412, 2N413A, 2N414A, 2N419, 2N420, 2N441, 2N443, 2N456, 2N457, 2N458, 2N470, 2N471, 2N471A, 2N472, 2N473n 2N474, 2N474A, 2N475, 2N476, 2N477, 2N478, 2N479A, 2N479, 2N480, 2N497, 2N498, 2N508, 2N511, 2N511A, 2N511B, 2N512, 2N512A, 2N512B, 2N513, 2N513A, 2N513B, 2N514, 2N514A, 2N514B, 2N515, 2N516, 2N517, 2N524, 2N525, 2N526, 2N527, 2N541, 2N542, 2N543, 2N544, 2N544/12, 2N547, 2N548, 2N549, 2N550, 2N551, 2N552, 2N554


































BROCHAGE
