prec PATHE-MARCONI AT3507V suiv

Puissance : 2x35W en classe AB
Rapport Signal/Bruit : 70dB pondéré
Distorsion harmonique : 0,2%
Diaphonie : > 40dB à 1kHz
Commutation mécanique : sélections entrées, sorties, mono, stéréo, filtre coupe haut (6kHz), mute 20dB, silencieux MF.
Entrées : Tuner (RCA), Auxilliaire (RCA150mv, 50kohms), Magnétophone (RCA et DIN, 150mv, 50kohms), Phono (RCA, 2,5mv, 50kohms), antenne (MF 75ohms)..

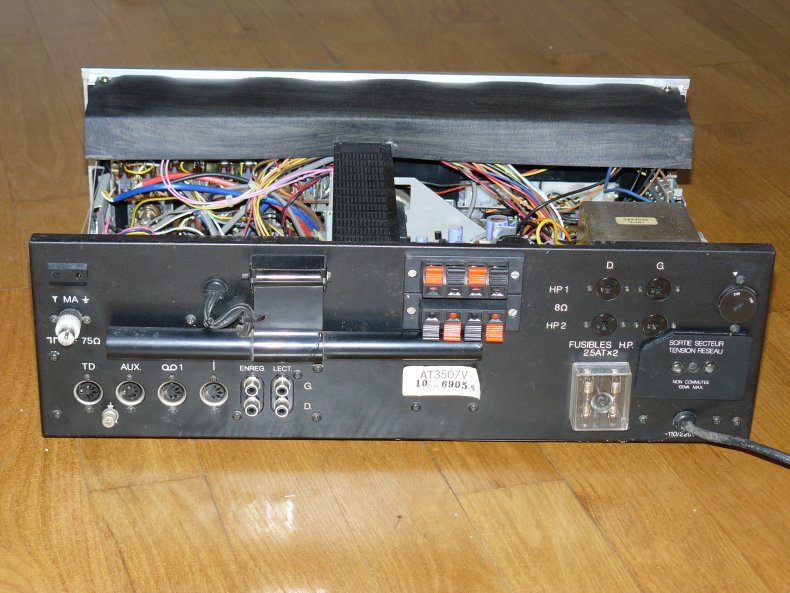

Sorties : 4 sorties HP DIN (les prises HP à pince ont été rajoutées par moi), impédance 8ohms, une sortie casque 8ohms.
Correcteurs : graves, aigus, médium, filtre physiologique.

Tuner :

FM : 87,5 à 104MHz
Sensibilité : 0,9µV pour rapport signal / bruit 26dB et modulation +/- 22,5kHz
Rapport Signal / Bruit : 60dB pondéré en monophonie, 55dB en stéréophonie à 1mV.
Sélectivité : 55dB
Taux de distorsion harmonique : 0,2% en mono, 0,3% en stéréo, signal injecté de 1mV avec modulation à 40kHz.
GO : 145 à 350 kHz
Sensibilité : 300µV
PO : 515 à 1620 kHz
Sensibilité : 500µV
Sélectivité : 40dB +/-10kHz

Poids : 10,5kg

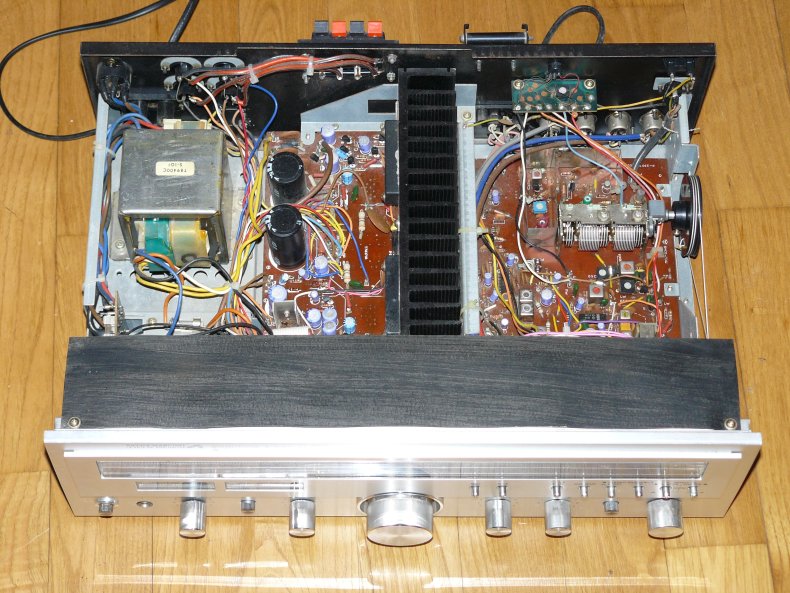

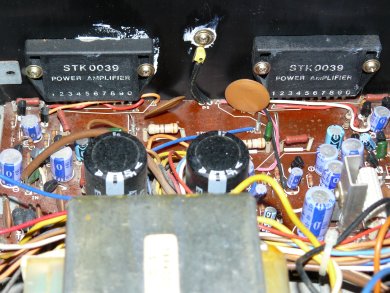

J'ai acheté cet ampli-tuner dans une braderie. 100F (15€). Pourquoi ? Sa forme me plaisait. Et je ne sais pas pourquoi mais il me plait toujours. Et pourtant, rien d'extraordinaire dans cet appareil moyen de gamme. Des circuits hybrides pour l'amplification, une sensibilité de réception médiocre, des câbles partout. Mais lorsqu'il est allumé, il est joli ! Le bouton central est éclairé, la commutation est signalée par des LED. Et la sérigraphie est en français.

Schéma et manuel utilisateur disponibles ici.
